     若负载电流为一水平线，设其幅值为IL，由于每只晶闸管一个周期导电120°，所以流经晶闸管的电流波形为120°的矩形波，其电流平均值与有效值分别为：

ITmean=IL/3(2-31)
ITmean=IL/√3(2-32)

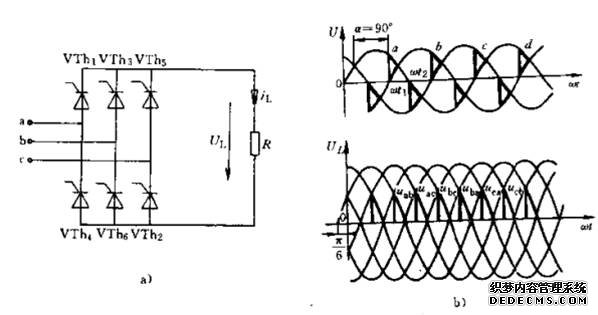

      若三相桥式全控整流电路带电阻负载，当α<60°时，由于输出电压波形连续，.整流电压波形与电感性负载时相同，负载电流瞬时值为iL=UL/R，每只晶闸管导电120%。当α>60°时，由于线电压过零变负时，导通的晶闸管截止，输出电压为零，电流波形变为不连续，输出电压波形不出现负的部分，如图2-18所示。

      从图中可以看出，在α=90°时，同时触发晶闸管VTh1和VTh6,此时因a相电压高干b相电压，故两管均能导通，输出电压为Uab。至共阴极自然换相点处，Ua=Ub,线电压Uab=0，此后a相电压低于b相电压，VTh1和VTh4都因受反压而截止.此时输出电压和电流都为零，电流出现断续现象。距前次触发咏冲60°时刻，触发VTh1和VTh2， VTh1和VTh2导通，


三相桥式全控整流电路分析三-图片1

      输出电压为Uac，当Uac由零变负(说明c相电压高于a相电压），VTh1、VTh2因受反压而截止。以此类推，可得到一系列断续的输出电压波形。

      从波形图可以看出，当α>60%，输出电压和电流波形不连续，一个周期内毎只晶闸管分两次导通.导通角度为2*(120°-α）当α=120°时，输出电压平均值为零，说明电阻负载时，最大移相范围为120%。
当60°<α<120。时，负载电压平均值为

三相桥式全控整流电路分析三-图片2

 (2-33)
UMAX为相电压峰值， U1为相电压有效值.
