三相半波有源逆变电路分析

三相半波有源逆变电路分析

    三相半波电路在整流和逆变范围内，如果电流连续，则每个晶闸管的导通角都是120°故不论控制角α为何值，直流侧输出电压的平均值均可由下式计算：


三相半波有源逆变电路分析-图片1

(3-2)
式中U1——相电压有效值。
     变流器工作干有源逆变状态时，则常用逆变角β表示。规定逆变角以控制角α= π作为计量的起点，即此时β=0。控制角α是以自然换相点作计量起始点，以此向右方计量，所以逆变角β和控制角α的计量方式相反；自β= 0的起始点向左方计量，两者关系满足α+β=π。
变流器工作于有源逆变时，α位于π/2〜π之间，β则位于0〜π/2之
间。在整流的假定正方向下，在逆变角β时的输出电压平均值为


三相半波有源逆变电路分析-图片2

（3 - 3）
式中 UMAX——相电压幅值；
        U1——相电压的有效值。
    与整流状态时一样，有源逆变时晶闸管之间的换相也是由触发脉冲控制的，只是对触发电路的要求更为严格，即要求触发装置必须产格按照规定的换相次序，依次发出脉冲，否则会造成逆变失败。

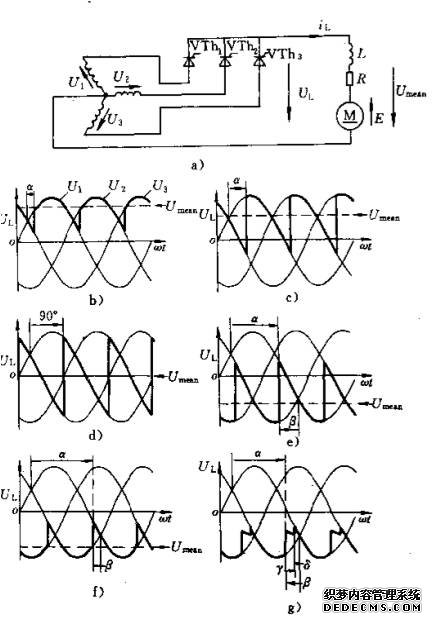

三相半波有源逆变电路分析-图片3
