选择电压矢量规律之一

选择电压矢量规律之一

        电压矢量的选择方案很多。优化目标不同，最优选择方案也不同。这里介绍一种方案，以便了解选择电压矢量一般规律性。

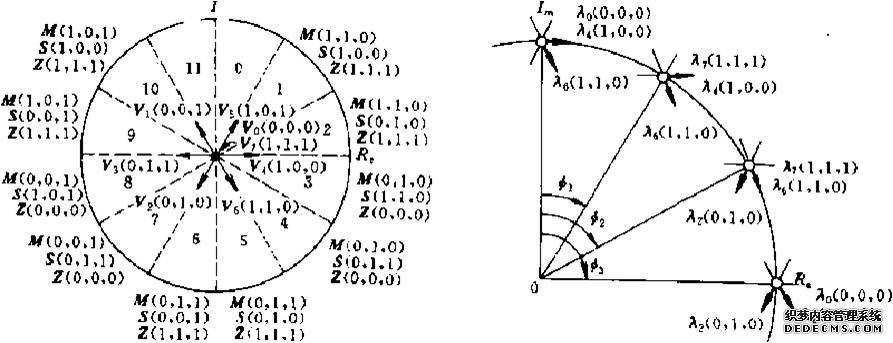

图7-17中把圆形划分为12个扇形区，从虚袖沿顺时针方向划分0〜11共12个区，每区选用三个矢量，其中两个非零矢量.一个叫主矢量(Main vector)用M表示，一个叫辅矢量(Subordinote vector)用 S 表示和一个零矢量(Zero vector)用 Z 表示。

        用六个非零电压矢量要产生一个理想园形磁链轨迹是困难的。但是如果把圆周等分成N份，组成一个正多边形，用六个非零电压矢量产生一个正N多边形轨迹的磁链是可能的，N值取12的倍数，N值越大，正N多边形就越逼近理想圆形.

        12个扇形区，各区选的非零电压矢量各异。例如磁链矢量是按顺时针方向旋转，在零扇形区内只有选V4、V6是合适的，V4是与零扇形区起始边（与虚轴重合的边）成垂直关系，所以组成零扇形区主要靠V4作主矢量，其次用V6作辅助矢量。磁链矢量旋转到1扇形区，该区还是选V4、V6,但是V6作为主矢量，V4作为辅矢量虽然V4、V6对于1扇形区起始边都是成60°关系，好像V4、V6作用是一样的，但是随磁链矢量旋转V6的作用超过了 V4,到了 2扇形区起始边时就与这个边成垂直关系了。所以在1扇形区就把V6当作主矢量,V4作为辅矢量。以下各扇形区的非零电压矢量的选择依次类推.


图7-17 12扇形区，主、辅、零电压矢量    图7-18磁链矢量的选择
