全桥逆变器谐波消除的一般方法
全桥逆变器谐波消除的一般方法
图7-23为单相全桥逆变器，图7-24为单相全桥逆变器产生一般化输出波形。

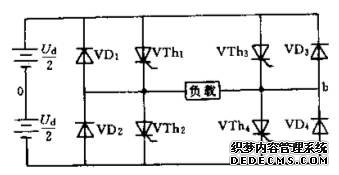

图7-23单相全桥逆变器

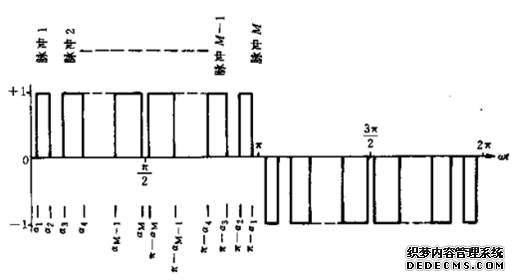

图7-24全桥逆变器的一般化输出波形

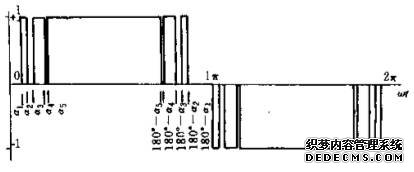

图7-25全桥逆变器消除5、7、11、13, 17
次谐波的输出谀形
α1=11.3490°； α2=17. 2616°；
α3= 23.80l7° ； α4= 34,8708°; α5 = 37. 2567°
设图7-24波形为半周期对称f(ωt)=-f(ωt+π)和对四分之一周期对称f(ωt)=f(π-ωt)
波形傅氏级数为
设M为半周期内的脉冲数， M可以是奇数，也可以是偶数。M为奇数时
M为偶数时
(7-32)不管M为奇数或者是偶数，an是一致的，根据式(7-31)可以列出M个方程，解得M个α角，可以消除M个谐波。
由于这些方程是非线性和超越的，只能用数值计算方法得到1到5个谐波的解.图7-25为全桥逆变输出中消除5、7, 11. 13. 17次谐波的波形。
表7-5
表7-5中给出了图7-25全桥逆变器输出波形的分析。
结论：全桥逆变器输出在四分之一周期对称条件下、半周期内有M个脉冲，可以消除M个谐波。
