                直接输出型多重化逆变器可以削弱一些谐波分量，但不能从根本上消除这些谐波分量，采用变压器耦合的多重化逆变器，在选择合适的变压器联结法和绕组变比的情况下，可增加输出阶梯波的阶梯数，消除特定的谐波成分，从而进一步改善输出波形。

                变压器有许多不同的联结组，利用这些不同的联结组，并杷它们组合起来，就可得到所需要的输出波形。对于双绕组变压器，常用的有4种联结组：Y, ；y(Y/Y)、D，d(Δ/Δ)、Y,d(Y/Δ)、D, y(Δ/Y)。6脉冲逆变器与上面4种接法的变压器相联，构成变压器耦合基本型逆变器，对于Y,y, D, d联结的变压器耦合逆变器，其输出波形与无变压器时相同，对于D,y和Y,D联结的变压器耦合逆变器，其输出波形是阶梯波。由图8-5a所示变压器耦合二重化电流型逆变器.逆变器1输出三相接三绕组变压器一次侧的三角形部分，逆变器2输出三相接三绕组变压器一次侧的星形联结部分。与星形联结的二次绕组的电压比分别为1 :1/√3和1:1。它们的联结分别为D，y11(Δ/Y-11)和Y，y0(Y/Y-12)。逆变器2输出的三相电流分别领先於逆变器I输出的相应的三相电流30。。波形幅值皆为Id，宽度为120°的方波。

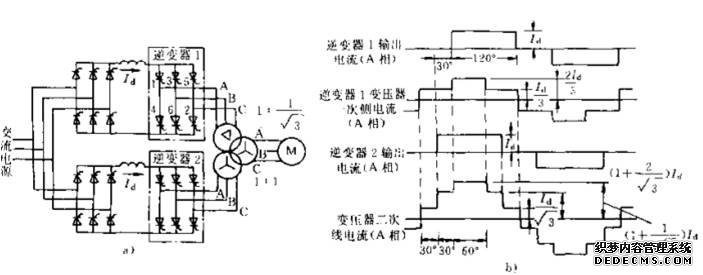

图8-5变压器耦合二重化电流型逆变器
a)主电路b)各部分电流波形

图8-5b给出了各部分电流波形.
