有环流运行方式分析二

有环流运行方式分析二

输入功率因数     因存在环流输入功率因数变坏，从电网输入无功功率增加，多采用电容器补偿，使功率因数近于1运行。
3.有环流交交变频的高次谐波
①m = 3时
fH= | 3(2p-1)f1±2nf0|            (9-16)
n≤3（2p-1) +1

fH= | 6pf1±(2n+1)f0 |         (9-17)
(2n+1)≤(6p + 1)
②m = 6 时
fH= | 6pf1±(2n+1)f0 |(9-18)
(2n+1)≤(6 p+1)
③m=12时
fH=丨12pf1± (2n+1)f0丨 (9-19)
(2n+1)≤(12p+1)

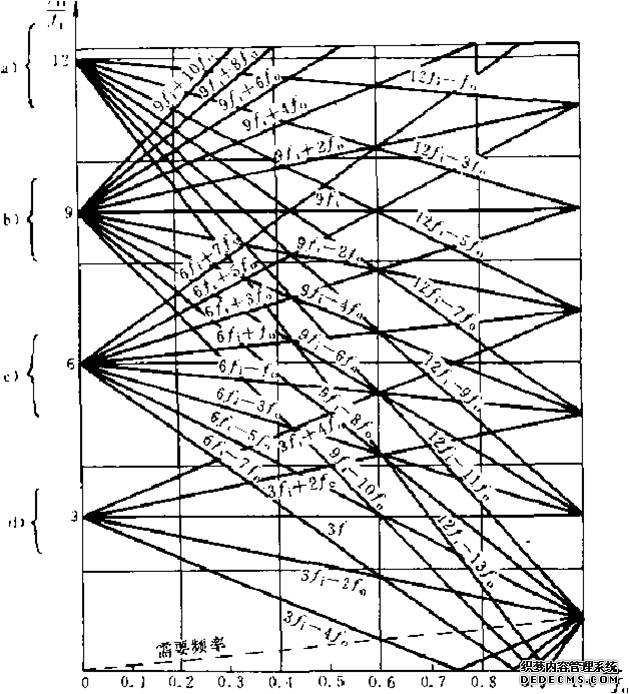

把这些谐波系列画图9-15上，与图9-11比较明显看出有环流交交变频比无环流交交变频的高次谐波少，这是因为环流使一些高次谐波相互抵消，因此有环流交交变频输出频率上限可达到输入频率的5/6。

有环流运行方式分析二-图片1

图9-15有循环电流交交变频输出电压高次谐波频率与输出频率关系
a)m=3,6,12交交变频具有的高次谐波b)m=3,9交交变频具有的高次谐波
c)m=3 交交变频具有的高次谐波d)m=3交交变频具有的高次谐波

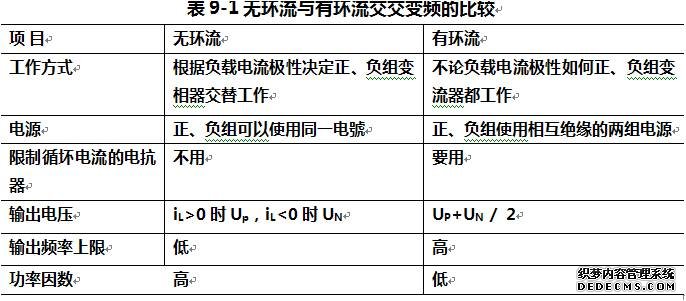

有环流运行方式分析二-图片2


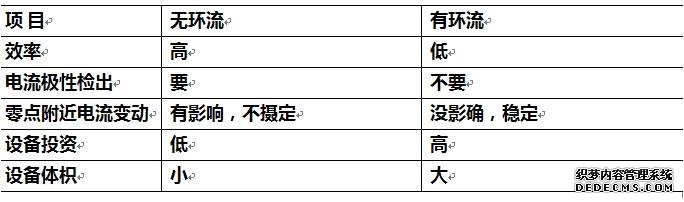

有环流运行方式分析二-图片3
