无换向器电动机的分析应用之二
无换向器电动机的分析应用之二
压气机驱动用3万kW,5250r/min以及乳钢驱动轧机2000kW的无换向器电动机，说明在大容量，高转速领域，无换向电动机将起主导作用。
轻工业中应用中小容量无换向器电动机轻工业中如造纸、化纤、塑料等行业对电动机驱动系统容量要求不大，但是调速精度却要求很高（例如塑料薄膜生产工艺，要求许多轧辊转速配合要按比例调速，美国Powertec公司生产的无换向电动机，为一水磁同步电动机, 自控变频装置的整流部分为二极管三相桥，逆变部分为晶体管组成三相桥，直流环节用大电容滤波。

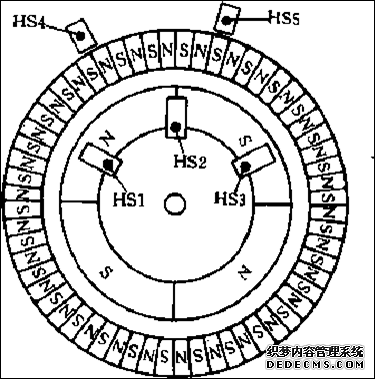

转子位置指示器如图11-21所示，为一多极磁铁，外圆有60个小磁极，中间凸台分布有4个大磁极，因为同步电动机是4极电动机。
多极磁铁，经调整好位置后固定在转子轴上。有5个霍尔元件传感器，镶在一塑料壳中，而后固定在电动机端盖上。HS1、HS2、HS3端点的信号确定磁极位置，HS4、HS5端点发出脉冲数测知转速，由於这两个脉冲相位上差90°,所以能测知转向。
图 11-21无换向电动机、转子位置以及转速、转向指示器
永久磁铁无换向器电动机调速系统优点是：
1)转速稳定。从空载到满载速度不变，其性能远超过了直流电动机和异步电动机。
2)绝对跟踪，两电动机的同步运行可从0.0001到7.9999按比例运行，
3)高效、无励趦损耗、无转差损耗、无碳刷磨擦损耗。
4)容昜维护。
5)办公自动化、家电自动化，电动汽车应用IGBT、MOSFET逆变器驱动的无换向器电机。
（文/上海合美电子科技有限公司）
