应用电力电子器件的系统组成
应用电力电子器件的系统组成

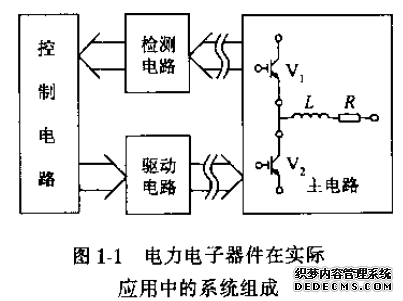

如图1-1所示，电力电子器件在实际应用中，一般是由控制电路、驱动电路和电力电子器件为核心的主电路组成一个系统。由信息电子电路组成的控制电路按照系统的工作要求形成控制信号，通过驱动电路去控制主电路中电力电子器件的导通或者关断，来完成整个系统的功能。因此，从宏观的角度讲，电力电子电路也被陈伟电力电子系统。在有的电力电子系统中，需要检测主电路或者应用现场中的信号，再根据这些信号并按照系统的工作要求来形成控制信号，这就还需要有检测电路。广义上人们往往将检测电路和驱动电路这些主电路以外的电路都归为控制电路，从而粗略地说电力电子系统是由主电路和控制电路组成的。主电路中的电压和电流一般都较大，二控制电路的元器件只能承受较小的电压和电流，一次在主电路和控制电路连接的路径上，如驱动电路与主电路的连接处，或者驱动电路与控制信号的连接处，以及主电路与检测电路的连接处，一般需要进行电气隔离，二通过其他手段如光、磁等来传递信号。此外，由于主电路中往往有电压和电流的过冲，而电力电子器件一般比主电路中普通的元器件要昂贵，二承受过电压和过电流的能力却要差一些，因此，在主电路和控制电路中需附加一些保护电路，以保证电力电子器件和整个电力电子系统正常可靠运行，也往往是非常必要的。
从图1-1中还可以看出，电力电子器件一般都有三个端子（或者成为极或者管脚），其中两个端子是联结在主电路中的流通主电路电流的端子，二第三端被称为控制端（或控制极）。电力电子器件的导通或者关断是通过在其控制端和一个主电路端子之间施加一定的信号来控制的，这个主电路端子是驱动电路和主电路的公公端，一般是主电路电流流出电力电子器件的那个端子。
（文/上海合美电子科技有限公司）
