无换向器电动机的过载能力
无换向器电动机的过载能力
为了利用反电势进行换相，采用提前ϒ0角进行换相，ϒ0是相电舐对空载电动势E0领先ϒ0角，实际上电动机带了负载之后，由于电柜反应作用，其中主要是交轴电枢反应的作用，使电动势E领先E0 一个θ角,使有效超前换相角ϒ=ϒ0-θ变小，此外还由于换相重叠角u的存在，又便得换相余裕角δ=ϒ0-θ-u变小，如图11-17所示。
当δ=0时到了负载的极限，而晶闸管关断是需要时间toff的，所以δ/ω=tδ各应大于t0ff才能使换相成功。这样，无换向器电动机过载能力受到了限制。提高过载能力的办法有
(1)可以加交油补偿绕组。以抵消交轴电枢反应，减少功角θ，增大ϒ0角，不是好办法，转矩脉动大。
(2)减少换相重整角u。尽量减小电动机漏抗，或者在磁极上增加阻尼绕组以减少换相电抗，从而减小重叠角u。
(3)磁极上加串励绕组或者强行励磁，抵消直轴电枢反应以增大ϒ角。
(4)控制角δ恒定运行，也就是随负载增大而改变ϒ0。的大小，只要能保持δ=常数，换相不失败即可。这样做脉动转矩减少许多，但平均转矩未增大。
(5)δ角一定配合励磁调节控制。

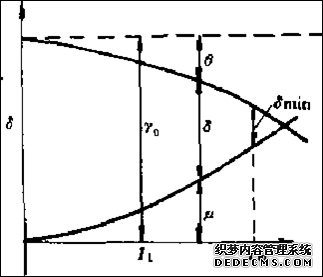

图11-17换相余裕角与
负载电流关系曲线
（文/上海合美电子科技有限公司）
