交流式无换向器电动机
交流式无换向器电动机
交一直一交晶闸管电动机也叫直流式无换向器电动机，显著优点是不需要强迫换相回路。

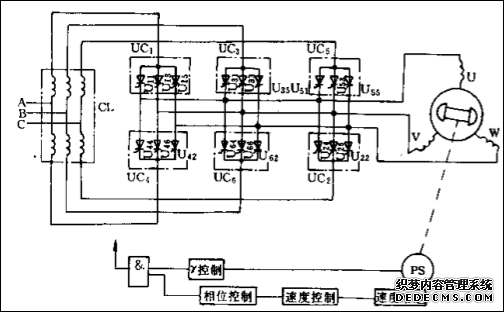

图11-18交流式电流形无换向器电动机
主回路结构简单，通过相位控制四象限运行，具有电流型逆变器特点，过流保护也容易，但是在反电势很小的范围内，还需要其它换相手段。
交流式无换向器电动机，可以利用电源换相，因而不存在反电势小换相困难的问
题。
交流式无换向器电动机可分为电流波形为方波的电流型，以及电流波形为正弦波的电压型。分別如图11-18及11-19所示。
交流式电流型由于电源有直流电感存在也像交直交式能输出120°宽的方波电流。这种方式同时可利用电流和负载换相。缺点就是晶闸管数量多。
交流式电压型由六个晶闸管一组，每相两组反并联三相计36个晶闸管，可以输出正弦波电压，电动机电流也是正弦波。这种方式仅利用电源换相输出频率限制在电源频率的1/3到1/2。
由图11-18所示，交流电流型无换向器电动机线路与图11-2直流式无换向器电动机线路相比较，在直流式中UC1、UC3、UC5加上U1的作用与交流式中U11、U31、U51的作用相当。如表11-2所示，这样交流式无换向器电动机的每一个晶闸管的导通是由电源方面相位α控制信号和电动机转子位置检测器ϒ信号共同控制的。一般通过与门电路，只有两方信号同时存在，才能给相应晶闸管发出脉冲，图11-20可以看出两个控制信号的联系，以及什么时候应该触发那个晶闸管像直流式一样，改变控制角α的大小，改变加在电动机上电压，也就可以调速。
图11-19交流式电压型无换向器电动机

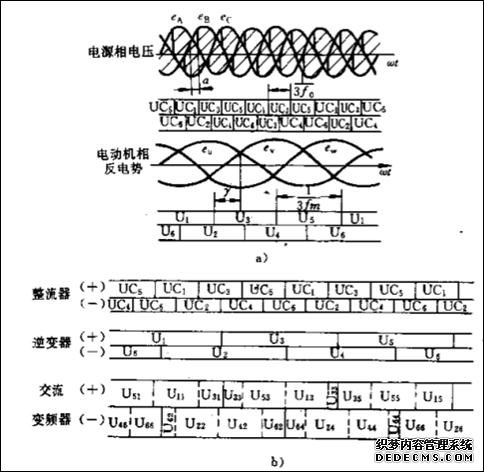

图11-20交流式无换向器电动机晶闸管导通原理图
a)整流桥与α信息的关系，逆变桥与ϒ信息的关系b)与直流式无换向器电动机晶闸管导通相类比

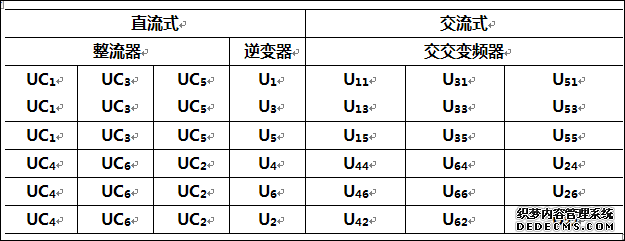

表11-2各晶闸管导通情况
（文/上海合美电子科技有限公司）
