谐振直流环节变换器分析一
谐振直流环节变换器分析一
谐振交流环节变换器，其谐振环节的电压和电流均为交流的，因此变换器中元件是需要具有双向阻断电压和双向导通电流的能力，目前这种理想开关元件还未开发出来，只好用几个元件组含来实现。这样组合元件，增加了变换器损耗，成本和复杂性，影响了谐振交流环节变换器的发展和应用，近年来谐振直流环节变换器得到了重视和发展。直流环节中的电压和电流不是交变的，而是高频振荡的单方向直流。
12-3-1谐振直流环节变换器原理
由图12-3所示为一谐振直流环节电压型逆变器。图12-4为零电压(ZVS)开关过程。

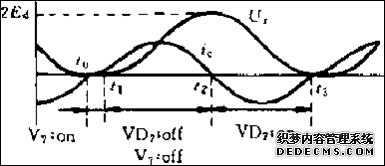

图12-3谐振直流环节电压型逆变器 图12-4零电压开关过程
由Lr、Cr组成谐振电路，电容上的电压即为直流环节电压，由于谐振电路总是有电阻存在。谐振是衰减的，不能保证电容电压在一周期后再达到零点进行ZVS操作，为此在电容电压为零时，使开关元件V7导通，谐振电流ic即ic增加，Lr储能以补偿谐振电路电阻损耗，到了t1时V7截止。谐振电路Ed、Lr、Cr谐振，电容电压Ur达最大值2Ed，一个周期后到了 t3,Ur又回到零。Ur为零期间(t1～t0)逆变器各支臂的开关元件进行开关动作，达到ZVS操作，开关损耗基本上为零。图中元件V7、VD7在三相电压型逆变器中是可以省掉的。例如在t0时一个支臂上下元件要进行换流，使要导通的元件导通，起到V7导通短路电容Cr的作用，ir增大，Lr储能到t1时再将要关断的元件关断，起到V7关断的作用，这样就可以省掉V7、VD7。
