并联谐振直流环节电路分析一
并联谐振直流环节电路分析一
原理 PRDCL (Parallel Resonant D.C Link circuit)电路，如图 12- 8 所示为 PRDEL 的PWM三相逆变电路，在直流电源和电压型逆变器之间，附有软开关动作谐振直流回路，动作过程如图12-9所示。

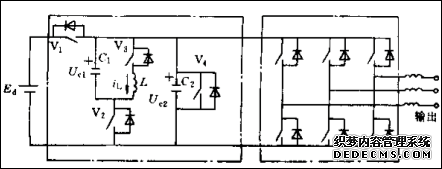

图12-8 PRDCL方式的PWM三相逆变器
图12-8 PRDCL方式的PWM三相逆变器电路的开关动作过程，分为六个模式：
模式1.<t0前>V1、V2导通，V3、V4截止，与普通PWM电压型逆变器一样。
模式2.<t0~t1>t0点，逆变器开关因UC2 = Ed≠0所以还不能动作，为了使UC2 = 0,
PRDCL电路起作用，V3导通，L中开始有电流iL线性增长，到t1点，L中存储
足够能量，即保证了UC1、UC2在完成一个谐振周期后能恢复到电源电压。
模式3.<t1~t2>t1点V1截止，C1、C2放电，UC1、UC2减小，iL增长，开始谐振。
模式4. <t2~t3>t2点达iLmax，diL/dt=0, Uc1, Uc2为零，V2截止，V4导通，V2、V4
都是在电压为零时动作的。整个电路分为两部分；C1、L谐振电路继续谐振、Uc1改变极性,UC2由V4导通箝位为零，为PWM逆变器元件创造了电压过零进行开关动作的条件。
模式5，<t3～t4>t3点iL达负最大值。UC1从负到0, V2导通，V4截止，V2、V4都是在零电压下动作的。谐振电路继续谐振，UC1、UC2增大。
图12-7 Im最小值与Q值关系
模式6. <t4～t5>t4,点UC1、UC2达Ed，iL=-iq ,V1导通，iL线性增长，t5点iL=0, V3是
在零电流状态下截止的，之后进人模式1。
（文/上海合美电子科技有限公司）
