并联谐振直流环节电路分析二
并联谐振直流环节电路分析二
PRDCL控制电路 PRDCL控制框图示于图12-10。控制电路分为PRDCL电路的控制部分和PWM电路控制部分。PWM控制部分控制PWM逆变器输出电压与频率, PRDCL控制部分控制谐振电感L的电流以及逆变器的开关动作时直流谐振环节电压过零。

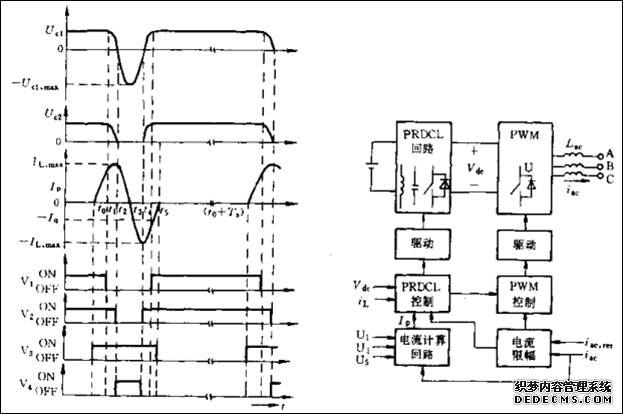

图12-9 PRDCL方式开关动作过程 图12-10 PRDCL、PWM逆变电路控制电路框图

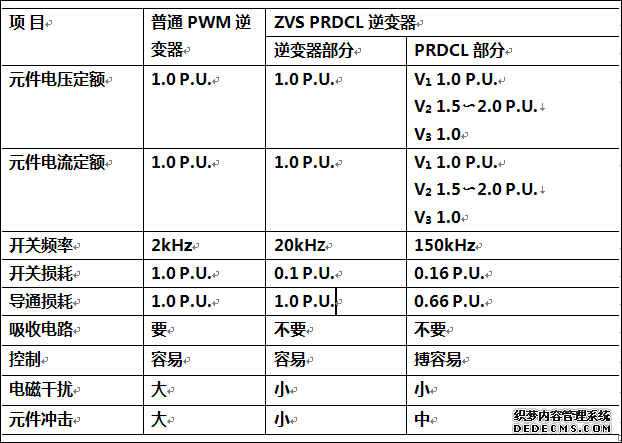

3.PRDCL逆变器和普通逆变器比较 表12-2列出了 PRDCL逆变器与普通
PWM逆变器比较；
表12-2 PHDCL逆变器与著通PWM逆变器比较
4-PRDCL变形电路 PRDCL变形电路可以提出5种，分别如图12-11到图12-15。

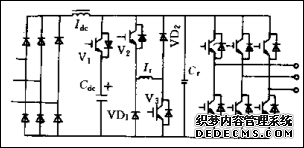

图12-11 PRDCL变形电路1
图12-13 PRDCL变形电路2
图12-12 PRDCL变形电路3
图12-14 PRDCL变形电路4
图12-15 PRDpL变形电路5
第13章电力有源滤波(Power Active Filter)
电力半导体装置，具有优异的控制性能和节能效果，被广泛的应用，但对电力系统带来的问题是：1)产生高次谐波；2)使功率因数降低。
对于波形畸变，高次谐波，可使用交流L、C滤波来抑制，但由于系统参数变化以及高次谐波频率的变化，使抑制的效果和能力受到影晌，甚至滤波器本身因过负荷而烧毁。
最近由于自己具有关断能力元件发展很快，加上PWM技术的进步，利用半导体变流技术对高次谐波电流进行补偿的装置开发出来，就叫做电力有源滤波器。
（文/上海合美电子科技有限公司）
