中点钳位(NPC)变频器的结构，原理
中点钳位(NPC)变频器的结构，原理
中点钳位逆变器，简称NPC(Neutral Point Clamped)逆变器，也叫三电平式逆变器，1980年有关这种电路的工作原理就有论文发表在欧洲较早得到重视,现已开发出10MVA、3、 3kV的逆变器，因为NPC逆变器很适于做成高压、大容量、高性能的GTO晶闸管、IGBT逆变器，因而在国际上得到高度的重视。
NPC逆变器主电路囿，如图14-12所示。逆变器有三相六个支臂，每个支臂由两个GTO晶阐管串联组成。直流电源接两个电容器分压，中性点N通过六个钳位二极管与六个支臂的中间连接起来，图中没有画出GTO晶阐管的吸收电路，因为三相是对称的，所以仅取出一相来说明其工作原理。

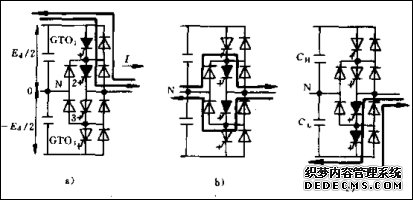

图14-13为GT0晶闸管动作和输出电压关系。
NPC逆变器绞常是两个相邻器件一起工作；
图14-13a上两个GTO晶阐管导通，输出电压为+Ed/2;
图14-13b中间两个GTO晶闸管导通，输出电压为0；
图14-13C下两个GTO晶闸管导通，输出电压为一Ed/2f
图14-12 NPC逆变器主电路图
图14-13 GTO晶闸管动作和输出电压关系
与第6章介绍的电压型逆变器每相只有两个电平，中点没有钳位是不同的，NPC逆变器的相电压由三电平组成，中点钳位，线电压是由5电平组成的。
（文/上海合美电子科技有限公司）
