NPC变频器电压空间矢量
NPC变频器电压空间矢量
在第7章PWM技术中曾介绍了普通二电平电压型逆变器的电压空间矢量。三相逆变器每相有两种电平可以选择，因此共有八个电压空间矢量。对於三电平三相逆变器应该有27个电压空间矢量。根据三相开关状态，编号列在表14-1，n为编号，SU, SV, SW为三相U、V、W开关状态。

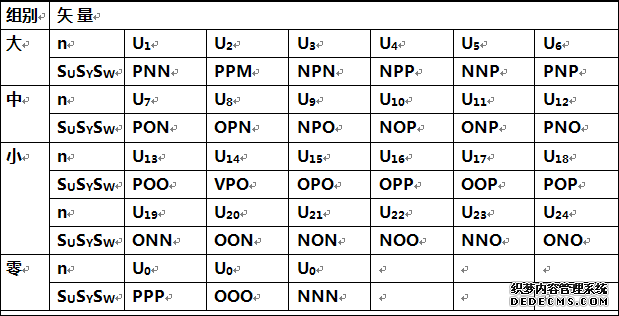

表14-1 NPC变频器电压空间矢量表
图14-14三电平逆变器PWM控制
图14-15三电平逆变器，
采用相位相反的三角波PWM控制
图14-16画出了 NPC变频器电压空间矢量，从表;U-L和图14-16把27个电压空间矢量按大小分为4组，大组、中组、小组、零组。
大组里有电压矢量U1、U2、U3、U4、U5、U6,6个；
中组里有电压矢量U7、U8、U9、U10、U11、U12,6 个；
小组里有电压矢量U13、U14、U15、U16、U17、U18、U19、U20、U21、U22、U23、U24共 1 2 个，其中从U19～U24矢量与U13～U18矢量大小和方向完全重合；
零组里共有3个U0电压矢量，总计共27个。
这种NPC变频器电压空间矢量比二电平式变频器电压空间矢量在品种和数量上多得多，这就为NPC变频器采用PWM控制，达到高性化创造了条件。如何选择电压矢量进行PWM控制的方案很多，不一一例举了。有文献记述了使用中组电压矢量会引起分压电容的中点电压波动，如果不使用中组电压矢量，就不会产生中点电压波动，而且电容量可以减少。
（文/上海合美电子科技有限公司）
