NPC逆变器的优点
NPC逆变器的优点
(1} NPC逆变器由输出相电压的三电平和线电压的五电平组成,其波形更接近正弦波，高次谐波比普通二电平逆变器的少，
(2)NPC逆变器进行PWM控制时，每相中有四个器件组成，半个周期有开关动作，另半个周期开关不动作，开关次数比普通逆变器PWM控制开关次数少，开关次数少，就意味着开关损牦小，提高了效率。
(3)NPC逆变器如采用正弦磁链PWM控制•由於电压空间矢量数量多，就更容易使旋转磁场轨迹接近圆形。
(4)开关器件只承受直流环节电压的一半，也就是电容电压，
NPC逆变器适于做成高电压、大容量、高性能的逆变器，如果在同一个电路中再用上NPC整流器，向系统少送出一些高次谐波，使电网电流更接近正弦波，并且控制功率因数近于1.0运行，NPC电路由于存在这些优点而受到重视。

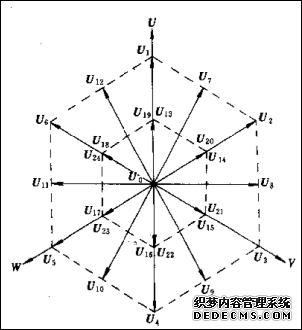

图14-16 NPC变频器电压空间矢置
（文/上海合美电子科技有限公司）
