NPC逆变器存在问题之二
NPC逆变器存在问题之二
不仅仅是,参考波幅值大小，如图14-17所示。NPC电路使用上、下两套三角波，在参考电压减小到近似零时，就会出现最小导通脉冲宽度限制的问题。解决办法就是采取直流偏压办法，如图14-17c所示，加了直流偏压，输出的导通脉冲宽度就加宽了。这样做虽然引起相电压的畸变，但对线电压没有影响。使用IGBT的NPC逆变器就不存在这个问题。
吸收电路能量的回馈问题 这也是GTO晶闸管存在的特殊问题，因为GTO晶闸管吸收电路的电容大，存储的能量放出去，斩波电路，把能量回馈到电源，对于二电平GTO逆变器是很有效的，但是对于NPC、GTO逆变器的一相中有四个器件，靠中间两个GTO晶闸管吸收电路，能量回馈就不好装设附加电路。

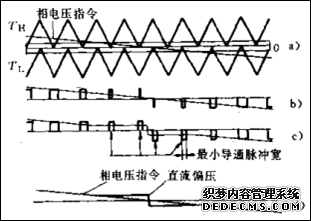

图14-17直流偏压解决最小导通脉冲宽限制
电容短路保护问题 这是普通电压型逆变器中也存在的问题，为避免直流母线被短路，不允许一相上下支臂两器件同时导通。如图14-18所示，如果一相中有三个器件同时导通，例如从图b过渡到图c，如果GTO1和GTO2同时导通，就把上侧电容CH短路了，存储的电荷放出去，器件就会损坏。解决办法就像二电平逆变器的上下支臂器件导通插入一个互锁推迟时间，在NPC逆变器中，插入一个仅为一个器件导通的模式，这个推迟时间因使用器件特性和条件而异，大约为数十微秒数量级，如图b、d所示。
（文/上海合美电子科技有限公司）
