NPC电压型逆变器应用
NPC电压型逆变器应用

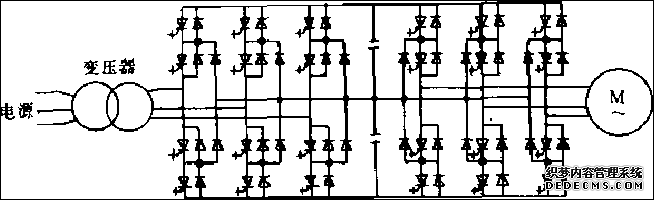

宝钢1580热轧厂引进日本三菱公司生产的NPC、GTO变频调速装置,调速系统主电路图，如图14-19所示。
图14-19 NPC、GTO变频调速系统主电路图
型号：MELVEC —3000
输入电压：3 相 3300V ± 10%，GTO 晶闸管 6000V/6000A
输出电压：3相3600V
直流电压：6000V
电源 cosφ: 1.0
秘动同步电动机
最大功率；7000kW;
定子电压：3300V
速度稍度高：±0.01%;
动态性能好：速度响应为80md/s,电流:响应为1000rad/s。
整流器和逆变器都采用NFC电路，中性点柜连。整流器采用PWM控制，使电网输入电流接近正弦波，并使系统的功率因数接近1。
逆变器方面对定子电流有功分量和无功分量分别进行控制。采用电压矢量进行磁通正弦PWM控制，使磁通轨迹接近圆形，输出电流波形接近正弦波
（文/上海合美电子科技有限公司）
